    產品介紹   首頁 > 產品介紹 > 化學幫浦 > 日本化學泵浦及油水分離裝置 > 化學幫浦

◎點圖可放大

產品名稱： YD-GW系列 沉水式無軸封泵浦
產品編號： YD-GW
檔案下載： 相關檔案下載

  內容介紹
特色/優點
流量揚程：220L/MIN-11.9M
材質：CFR PP。
特色：
※世界首創沉水式泵浦，可使用強酸強鹼。
※使用溫度範圍75℃。
※0.75-1.1KW。
全世界首創無軸封沉水式泵浦


●無軸封設計，無任何機械軸封連結設計，可抗強酸強鹼。
●世界首創全塑膠無金屬材質。
●輕巧攜帶容易。

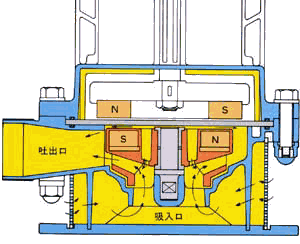

作動原理

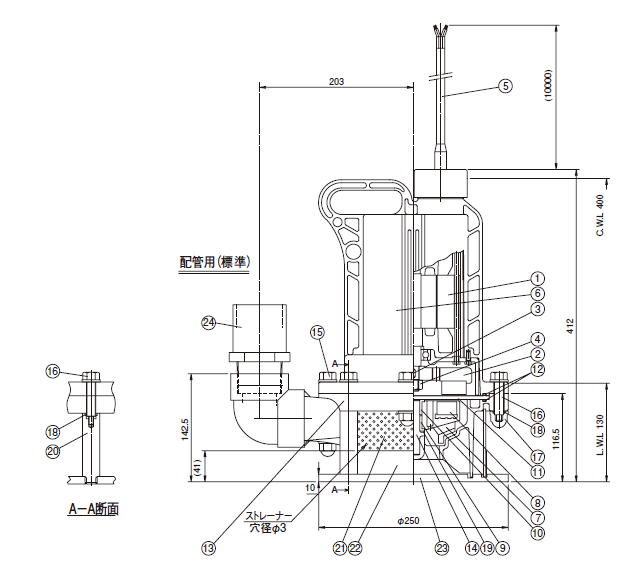

構造圖



No.
品名
材質
Qty
1
馬達
FC, Dry induction type
1
2
驅動磁鐵
Ferrite magnet
1
3
馬達磁鐵固定插硝
SS
1
4
馬達磁鐵蓋
SS
1
5
電纜
VCT/2PNCT
1
6
電纜外罩
S. PVC
1
7
馬達外罩
CFR PP
1
8
葉輪
CFR PP
1
9
葉輪內磁鐵組
Ferrite magnet
1
10
前軸受
PTFE/Ceramics
1
11
後軸受
PTFE
1
12
隔板
Ceramics
1
13
O型環
EPDM/FPM
2
14
前蓋
CFR PP
1
15
泵浦軸心
SiC
1
16
固定螺栓 92
CFR PP
1
17
固定螺栓 52
CFR PP
7
18
固定螺座
CFR PP
4
19
O型環
EPDM/FPM
8
20
底部華司
PTFE (for ceramic bushing only)
1
21
標準螺栓
HT.PVC
4
22
過濾網
PP
1
23
底板外罩
PP
1
24
底板
PP
1
25
出口
PVC
1





型號說明


YD-5
0
2
GW-
A
D
6-
1
H
出口
口徑
泵浦 揚程
馬力
型式
軸受
材質
O環
材質
週波
數
比重 電纜
材質
5:2" (50A)
0:標準

2:1.1 kW

沉水式泵浦

A:Ceramic
+PTFE

D:FPM

5:50Hz

1:1.1
3:1.3

None:
Upto55 ℃


1: 高揚程



R:PTFE



6:60Hz

 5:1.5

H:
Upto75℃




規格表 ( 比重： 1.1)

型號
口徑(mm)
週波數
最大揚程 (M)
最大流量(Lpm)
Phase x Voltage
馬力
(kW)
重量 (kg)
YD-502GW
2 (50A)
50 Hz
12
330
3P x 200V
1.1
26
60 Hz
11.5
330
3P x 200V
1.1
26
YD-512GW
2 (50A)
60 Hz
12.5
310
3P x 200V
1.1
26

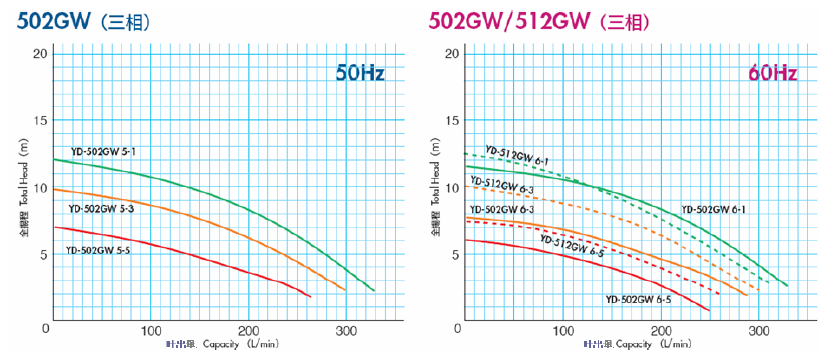

性能曲線
