‧2003 年 Vaaler Award 受獎
‧2001 年 Good design 受獎
‧雙浮筒設計取得 12 國專利設計
‧專利雙浮筒設計可將表層油連續吸引回收
特長
Chemical Procssing magazine 主辦
‧取得世界專利的雙浮筒構造能追隨液面的波動，確實連續回收表層油 。
‧由於是漂浮式泵浦浮吸器，只要一台即可執行浮油的回收及移送 。
‧即使磨耗性強的切屑、碎顆粒、砂土等混入油中，亦能安定的發揮耐久性 (YD-800GYP 型 )
‧可依需求選用單相 100V 或工業用三相動力用。 (YD-1200GYP 除外 )
‧Al 成型部品 ( 粉體塗裝 ) 和輕量 SUS/ 塑膠泵浦的組成，較舊型減輕約 40% 的重量。食品工廠原水槽中浮油﹑浮渣回收現場
食品工廠原水槽中浮油﹑浮渣回收現場
開始回收時 2.5小時後
設置於雨水槽 設置於集中密封槽
特殊規格
|
耐磨耗型 ： YD-800GYP 型
|
|
用途：
|
1、用於集中密封槽內含切屑的浮油回收移。 |
| |
2、用於受污染土壤現場中含泥﹑沙的浮油回收移送。 |
|
特長：
|
1、SIC 軸封與 FC 製泵浦的組合，最適合用於含淤泥的浮油回收
|
|
|
| 形式 |
YD-810GYP |
| 性能 |
揚程4m x 40L / 分 |
| 動力 |
三相 220V 50/60Hz 2P 0.25k W |
| 材質 |
沉水泵浦:FC製﹑附6m電纜線 |
|
浮筒:PP |
|
浮筒：PP，框架AC |
| 尺寸 |
ø800 x 718H(mm) |
| 重量 |
約22kg |
| 口徑 |
ø38管接頭 |
|
|
|
|
|
|
高揚程型︰ YD-1600PS-T型
|
|
用途：
|
1、用於無法自吸深槽的浮油回收移送。 |
| |
2、用於刻度槽等深度深﹑淤泥又多的浮油 |
|
特長：
|
1、揚程17m X 100L/min 的回收移送性能。(業界最高水準) |
| |
2、SiC雙機械軸封與FC製泵浦的組合，最適合用於含淤泥的浮油回收。 |
|
|
| 形式 |
YD-1600PS-T (高揚程) |
| 性能 |
揚程17m x 100L / 分 |
| 動力 |
三相 200V 50/60Hz 2P 1.5k W |
| 材質 |
沉水泵浦：FC製﹑附6m電纜線 |
|
|
|
浮筒：PP/PE，框架SUS304 |
| 尺寸 |
f1600 x 1002H |
| 重量 |
約75kg |
| 口徑 |
吐出管 f50mm |
|
|
|
|
|
|
規格和零件
|
|
概要
|
含沉水泵浦的耐磨耗浮吸器
|
|
使用條件
|
排水常溫~40℃(不可混入酸或有機溶劑)
|
|
回收對象
|
浮游於水面之礦物油﹑動植物油﹑浮渣﹑粉等
|
|
型式
|
YD-600GYP
|
YD-800GYP
|
YD-1000GYP
|
YD-1200GYP
|
|
設置面積 (大約)
|
約1mx2m的槽
|
約2mx3m的槽
|
約3mx3m的高揚程
|
約5mx5m的高揚程
|
|
規格
|
性能
|
揚程4mx15LPM
|
揚程4mx40LPM
|
揚程7mx50LPM
|
揚程7mx100LPM
|
|
動力
|
3ø220V 0.15kW 50/60Hz
|
3ø220V 0.25kW 50/60Hz
|
3ø220V 0.4kW 50/60Hz
|
3ø220V 0.75kW 50/60Hz
|
|
外形
|
ø560x580H (mm)
|
ø800x658H (mm)
|
ø1000x647H (mm)
|
ø1200x680H (mm)
|
|
重量
|
約13kg
|
約22kg
|
約23kg
|
約28kg
|
|
口徑
|
ø25管接頭
|
ø38管接頭
|
ø38管接頭
|
ø50管接頭
|
|
沉水
泵浦
|
本體部：SUS304 葉輪：玻璃纖維強化ABS塑膠製
|
|
軸封：雙機械軸封
|
|
材質
|
框部
|
AC (表面聚脂系粉體樹脂烤漆)
|
|
箱部
|
PVC
|
AC (表面聚脂系粉體樹脂烤漆)
|
PVC
|
|
活動
連接部
|
主浮筒/副浮筒：PP塑膠成型品 (專用)
|
|
電纜部
|
沉水泵浦用橡皮絕緣軟電纜線：VCT X 6m
|
|
附屬
|
吐出
軟管
|
軟管ø25x5m
|
軟管ø38x5m
|
軟管ø38x5m
|
|
|
|
規格變更
|
電纜線延長
|
沉水泵浦用橡皮絕緣軟電纜線延長：10m/15m/20m/25m以上時請與業務人員洽談。
|
|
電纜材質
|
沉水泵浦用橡皮絕緣軟電纜線材質變更(標準VCT可選擇2PNCT)。
|
|
對應異電壓
|
沉水泵浦電壓變更(使用三相馬達時)。
|
|
絕緣種類
|
沉水泵浦絕緣種類變更(標準E種可選擇F種)。
|
|
單相互100V
|
單相100規格(600系列/800系列/1000系列)。
|
|
軟管延長
|
軟管長度若需延長，請告知業務人員
|
|
選擇設定
|
*專用刮板
|
超小型齒輪馬達4rpm 驅動電源：一次電源側AC 200V利用整流器轉換成DC 24V驅動。
|
|
專用刮板裝設時，型式記號的尾端會加註「X」。
|
|
(例如1000GYP→1000GYPX)
|
|
※YD-1200GYP型沒有刮板的設計。
|
|
垃圾對策
|
浮吸器全周可裝設由PP製成的「欄渣網」。(１網目)
|
|
導環
|
可於主浮筒外圍的三個場所裝設導環(導環或導桿)依客戶選擇組合，固定於浮吸器上。
|
|

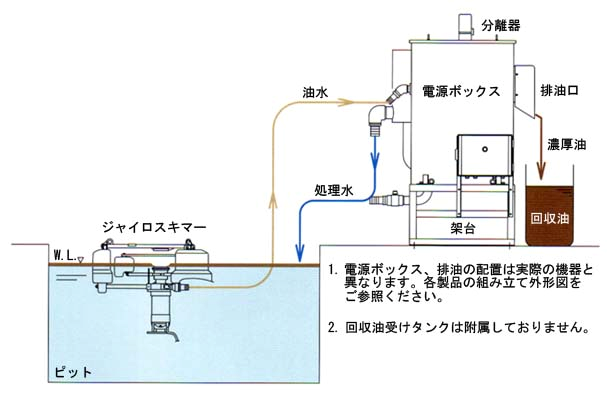

流程圖

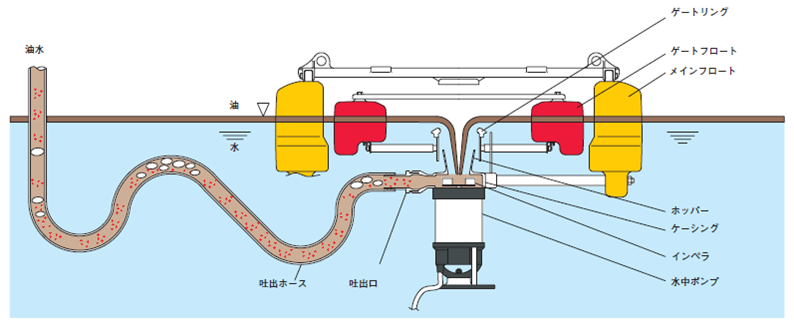

雙浮筒構造與形狀
浮筒構造
在水面上的浮油因為會延伸到更廣闊的區域，所以實際上油層的厚度並非僅止於表層所見的厚度而已。在表層油回收的場合「如何減少水的吸引來提高油水回收效率」就成為浮吸器非常重要的課題之一了。WCC 國際專利設計的雙浮筒構造，依據波浪的擺動或空氣混入的狀況，浮吸器能夠產生柔軟的上下搖晃來跟隨液面的變動，是一種連續吸引表層油水的設計。

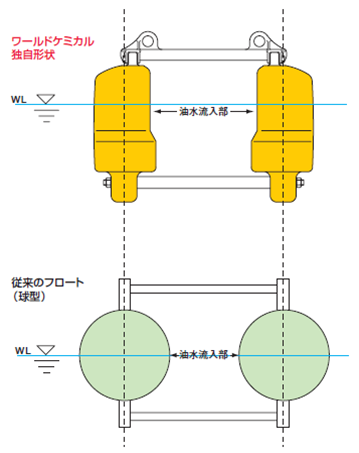

專用成形主浮筒
WCC 擁有浮筒回收浮吸器長久的設計經驗，對於浮筒的設計更具有獨自的特色。在主浮筒浸入水中的部分，能仔細吸引更寬廣的浮油層，不論是有黏度的浮油或浮渣都能順利的吸引。特殊的浮筒設計可讓浮吸器在確保浮力的狀態下又能不阻礙浮游物的吸引。一般的浮筒因為是使用單純的球狀浮筒，浮筒與浮筒之間的油水流入部分就顯的狹窄許多。
使用範例及流程圖
用途
1 集中密封槽的浮油回收移送
2 油中含切屑﹑淤泥等磨耗性異物混入的浮油回收移送
3 排水處理設備的浮渣回收移送
4 受污染土壤洗淨時的浮油回收
5 河川﹑港灣的緊急漏油回收
6 氣候寒冷地區等保溫處理困難現場的浮油回收
7 浮游塑膠顆粒或塑膠粉的回收
專用刮板 ( 選配 )
|
水面上有微小浮游物或浮油浮渣化時，在流入口處會形成厚壁阻礙浮油流入，若對流入口的深度作調整的話，是可以解決油水流入障礙的問題，但如此一來，多餘的水分也會隨之流入。 浮吸器 的基本功能之一就是「儘可能吸入最少的水分」。我們在 浮吸器 的流入口裝設低轉速刮板，能持續性的將浮游物及浮渣清除。依靠這個功能，原本流入口的厚壁會變薄，不再吸收多餘的水分，可維持原本的機能。
|
 |
| 刮板馬達是以整流器轉換成商用電源電壓 DC 24V 驅動，可安心使用。 |
|
FO型油水分離器
FO 型油水分離器可與浮吸器組合使用，備有容積 200 公升的 200FO 型與容積 400 公升的 400FO 型可供使用。
特長：
1.適合泵浦流量的比重差分離器和電源箱裝置在同一台架上。
2.控制箱內搭載浮吸器與分離器刮板用的換流器。由換流器控制的浮吸器對於容易產生泡沫的液體，能提高油水分離性。
3.由換流器控制的刮板能調整最適合的黏度。
|
刮板
|
200FO 型分離器 |
|
規格表
|
|
型式
|
YD-200FO(-T)
|
YD-400FO(-T)
|
|
適應機型
|
YD-601/602 系列
|
YD-800/1000/1200 系列
|
|
構造
|
區域型比重差分離方式(FO型) 附排除厚油刮板
|
|
容量
|
約200L
|
約390L
|
|
外形
|
1072 x 900 x 1591H(含台架)
|
1285 x 1059 x 1692H(含台架)
|
|
材質
|
SS製 (可特別訂製SUS)
|
|
重量
|
約155k g (滿水時約350k g)
|
約225k g (滿水時約620k g)
|
|
烤漆
|
內外側：環氧樹脂系塗料烤漆 (塗色：Munsell 2.5BG5/8近似色)
|
|
口徑
|
注水口︰ 25管接頭
|
注水口︰ fψ38管接頭
|
|
排水口︰ 38管接頭
|
排水口︰ fψ65管接頭
|
|
排油口︰ fψ50管接頭
|
排油口︰ fψ65管接頭
|
|
排放口︰ fψ38管接頭
|
排放口︰ fψ50管接頭
|
|
刮板
|
防水型齒輪馬達驅動(由換流器控制可變換轉速)
|
|
三相 200V 40W 防水齒輪馬達
|
三相 200V 60W 防水齒輪馬達
|
|
電源箱
|
SS製 屋外型：控制盤外側通電表示燈(白)
|
|
內部機械：漏電斷電器、換流器X2(泵浦/刮板的控制)、端子台(一次側與機器接觸)
|
|
附屬
|
排水管3m、排油管1m(附軟管卡子)
|
|
|
|
|

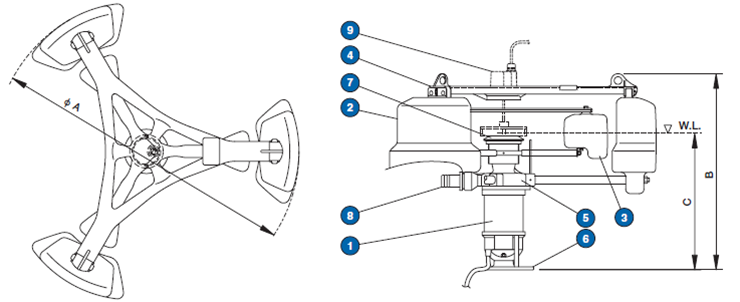

外形尺寸圖
|
|
尺寸
|
零件名
|
|
|
A (外徑)
|
B (全高)
|
C (吃水下)
|
|
YD-602GYP
|
f560
|
58
|
439
|
|
YD-800GYP
|
f800
|
658
|
455
|
|
YD-1000GYP
|
f1000
|
647
|
452
|
|
YD-1200GYP
|
f1200
|
680
|
500
|
|
|
1
|
沉水泵浦
|
6
|
電纜線保護座
|
|
2
|
主浮筒
|
7
|
導環
|
|
3
|
副浮筒
|
8
|
管接頭
|
|
4
|
主浮筒框架
|
9
|
刮板組（選配）
|
|
5
|
上蓋
|
|
|
|
|
